MSO5000HD是一款集成了4信号通道16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供业界领先的高速信号采样和存储能力。该示波器还配备了分段存储500M，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化、航空航天、医疗设备、科研和电子研发等领域。

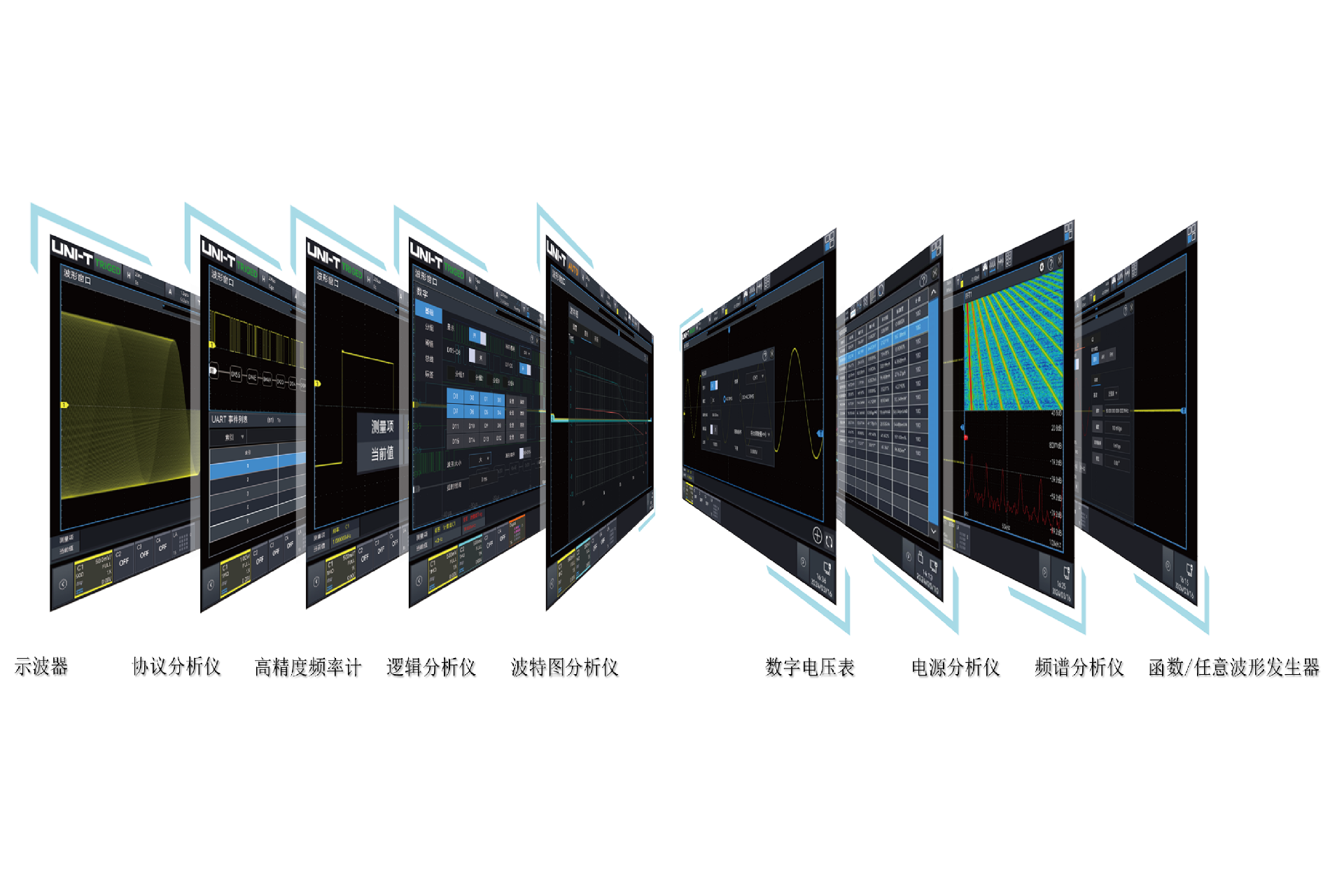

多合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

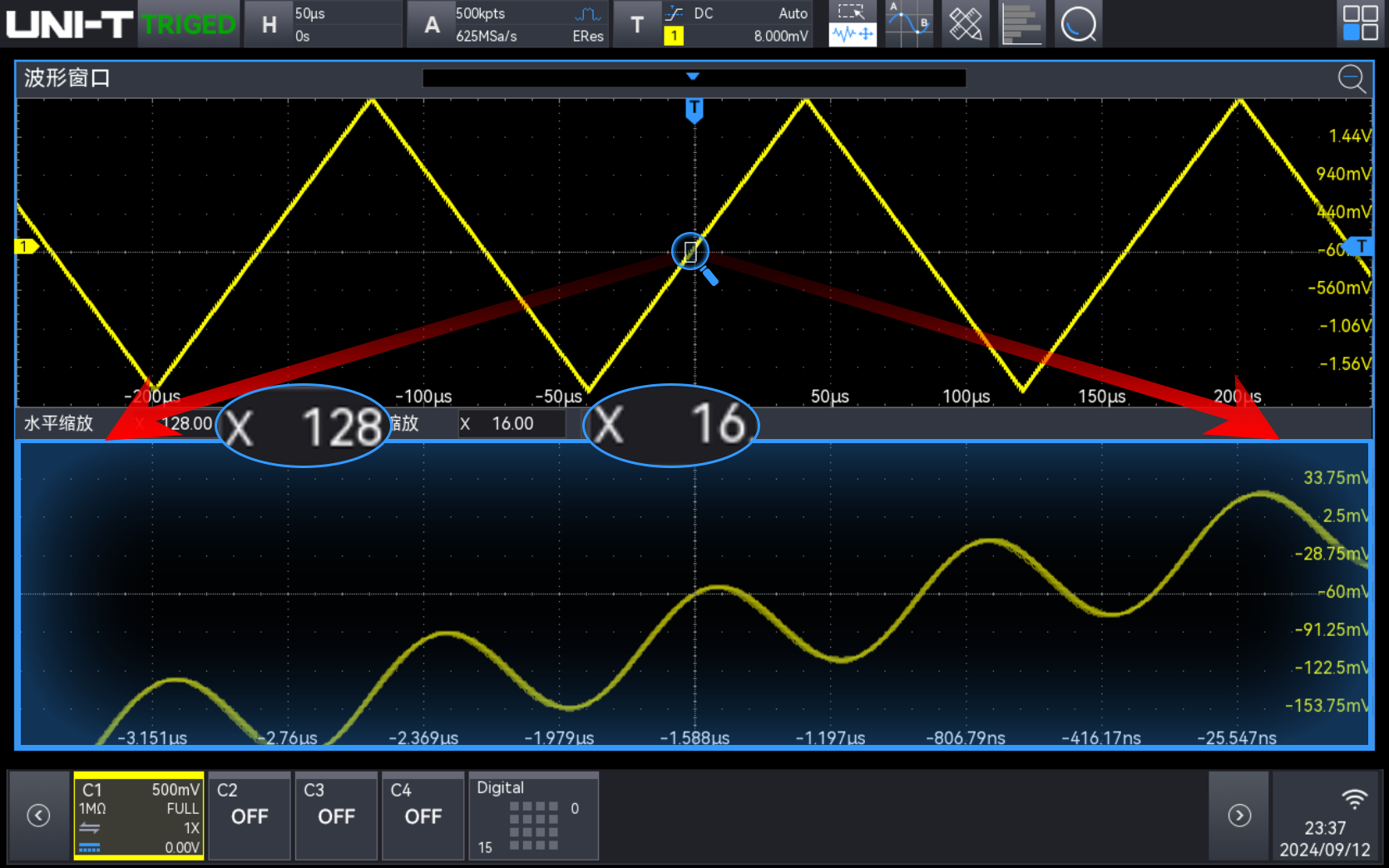

增强分辨率16bit

更高的精度、更小的底噪

通过融合12bit ADC与 4bit ERES增强技术

显著提升测量精度，细腻展现波形微细结构

有效抑制带外噪声，降低噪声对真实信号的干扰

从而确保在提升采样位数的同时，实现更精确的测量体验

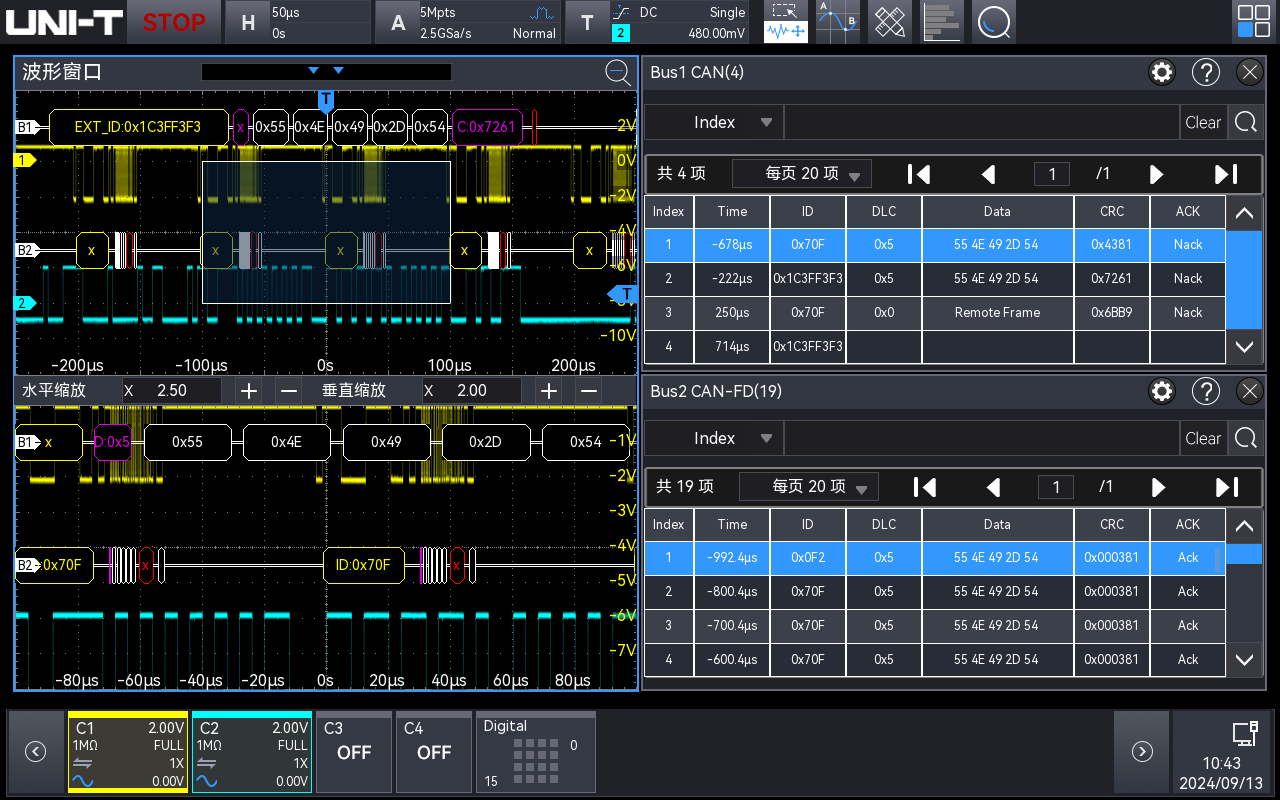

实时协议分析15+

嵌入式：RS-232/422/485/UART、I2C、SPI、

              AudioBus(I2S,LJ,RJ,TDM)、I3C

汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT

传感器 &RFID：Manchester、1-WIRE、DS18B20

航空航天：MIL-STD-1553、ARINC429

整合最新技术和经典标准

实时协议分析为不同行业提供了全面的专业解决方案

解决数据传输效率和系统稳定性的问题

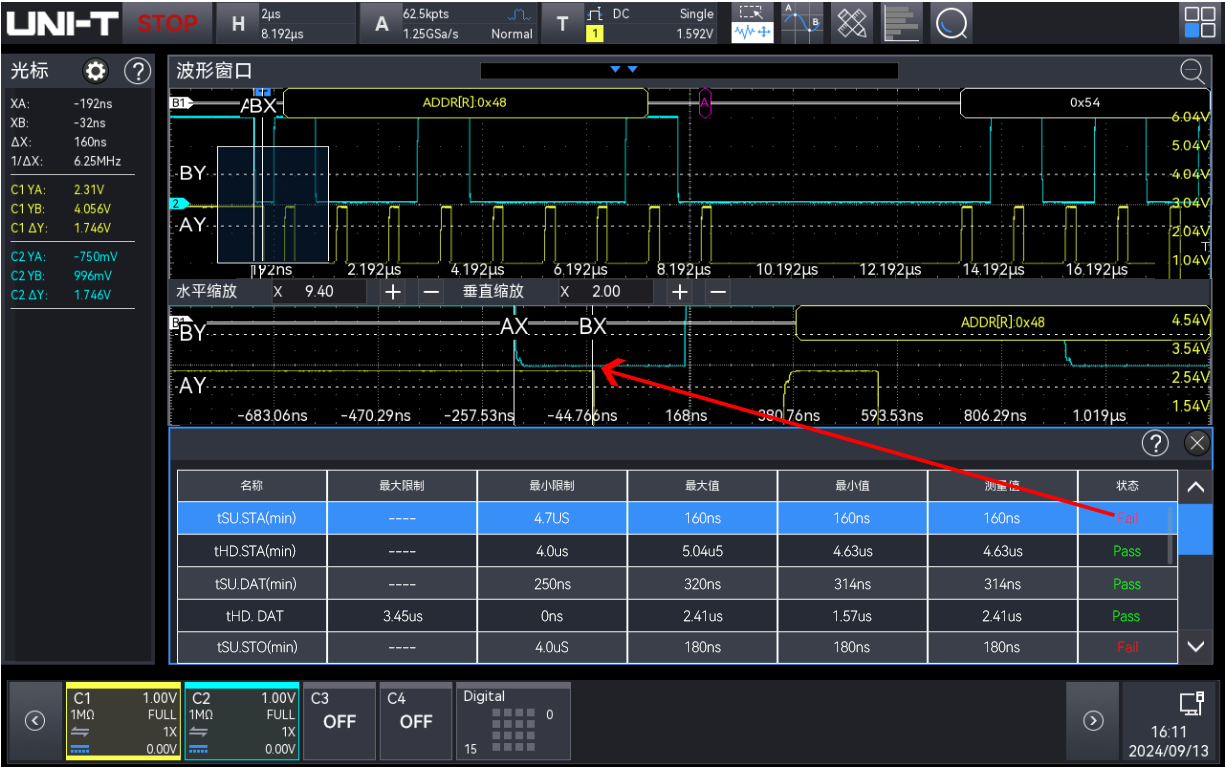

协议时序分析

精准护航信号传输：IIC、SPI、CAN

可在数据总线间提供精确的时序测量，帮助迅速定位脉冲宽度、电压幅度不足、边沿抖动、建立与保持时间偏差及信号回勾等问题

电源分析12种

输入分析：电源质量、谐波分析、浪涌电流

输出分析：纹波分析、调制分析、电源效率

开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻

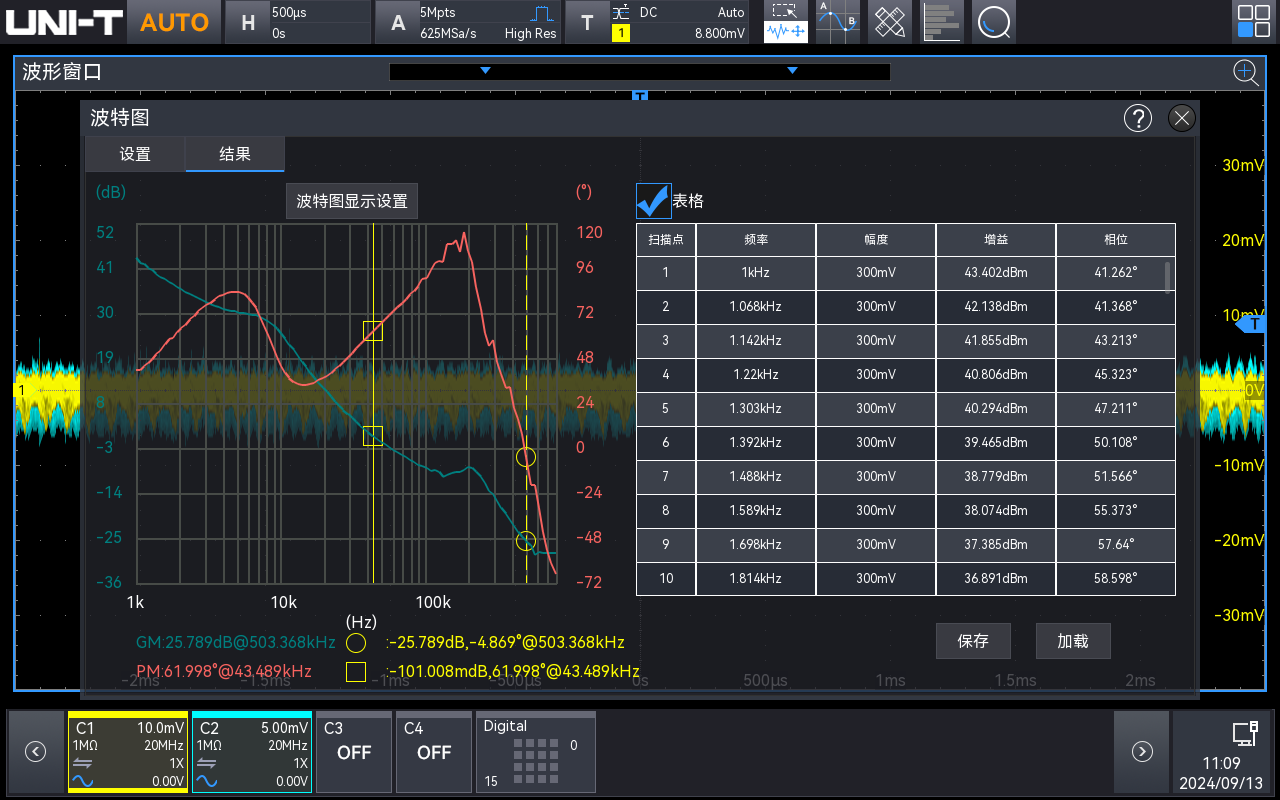

频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)

为电源系统性能鉴定、稳定性评估与优化

提供全方位、专业化解决方案，提升能源效率与系统稳定性

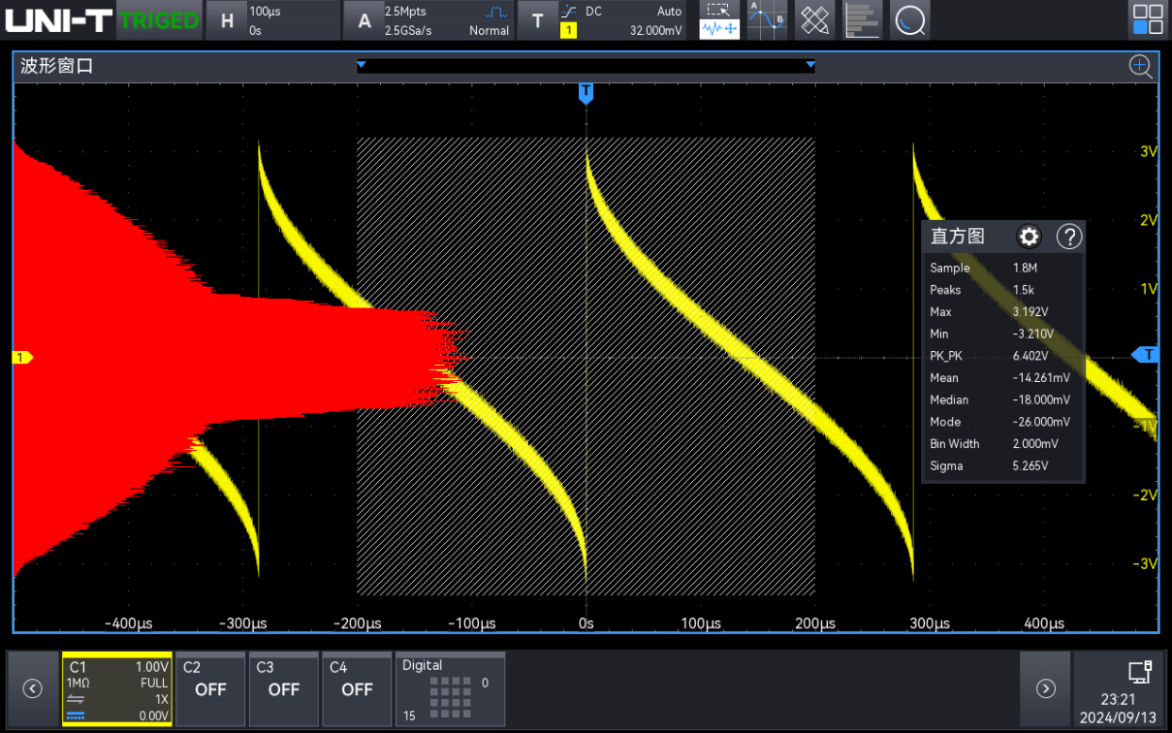

54种：测量、统计、趋势图

54种精密参数自动测量

覆盖电压、时间、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

新增波形统计分析，深入剖析信号特征，为用户提供全方位、深层次的信号洞察

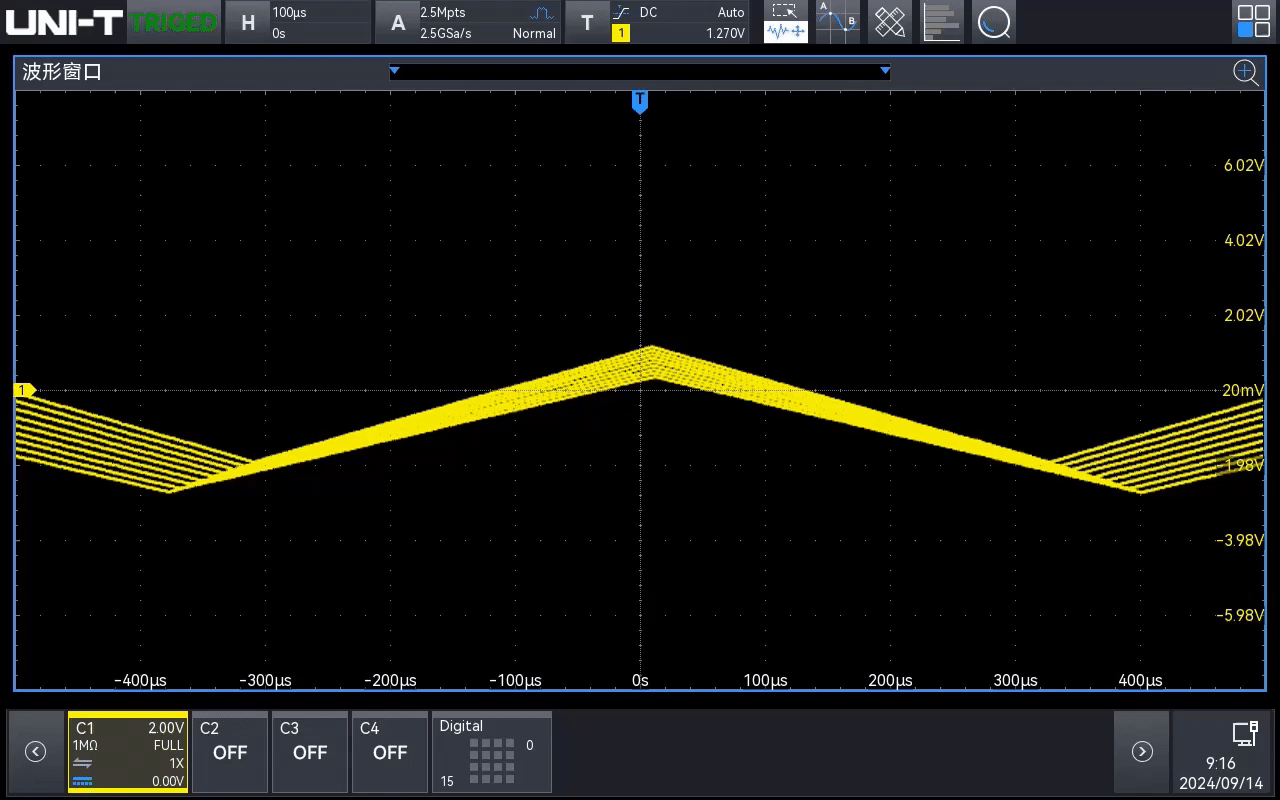

全硬件实时触发

13种高级触发+15种协议触发

全新极值触发技术，精准锁定信号极值点

FIR滤波器

无级可调FIR滤波器，还你纯净信号

自由定义滤波频点，高效剔除干扰，直击真实波形
