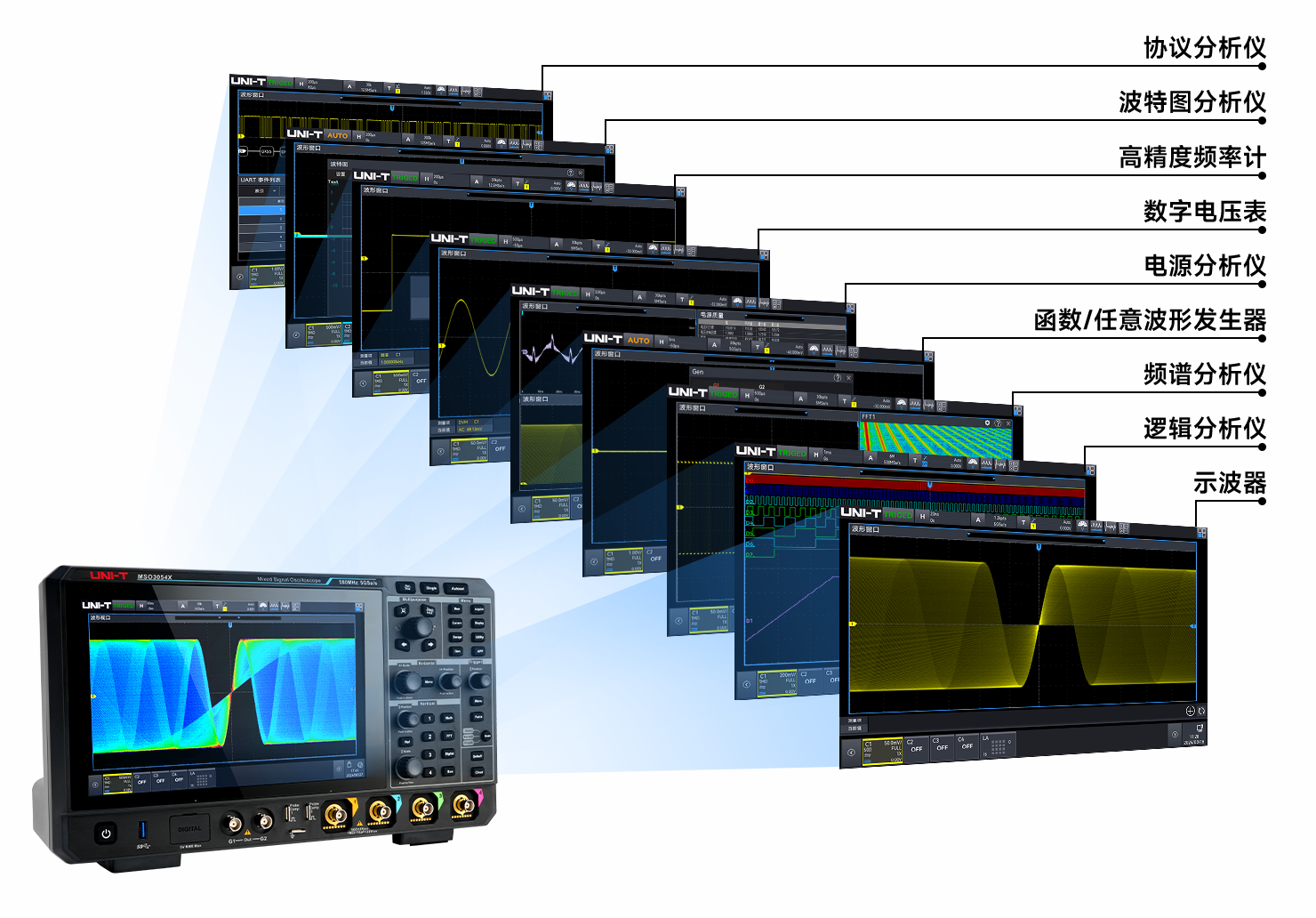

九合一集成示波器

-协议分析仪

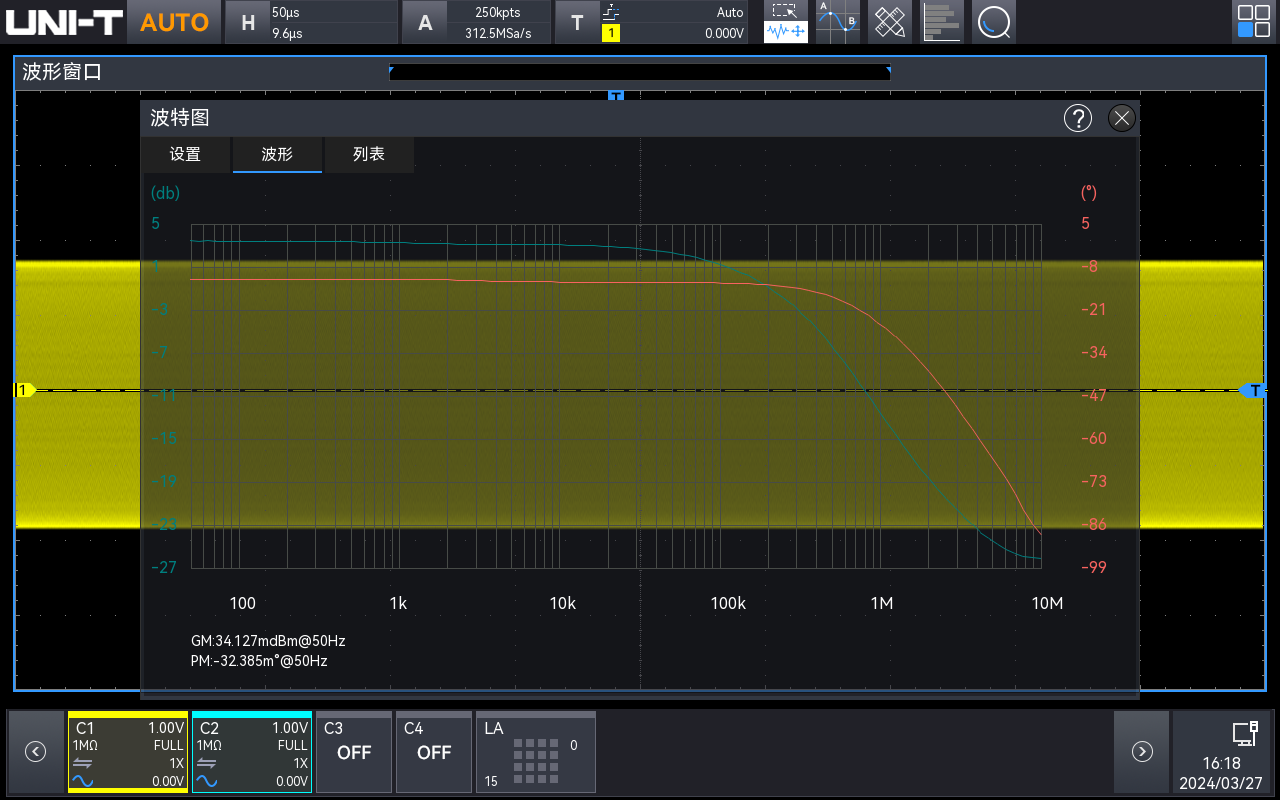

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

UItra Phosphor® 3.0

先进的软硬件架构

支持8路并行图形映射，处理速率达20Gbps

波形捕获率高达800,000wfms/s

顺序模式下达到2,000,000wfms/s

最小死区时间＜1μs，让偶发信号和罕见异常无所遁形

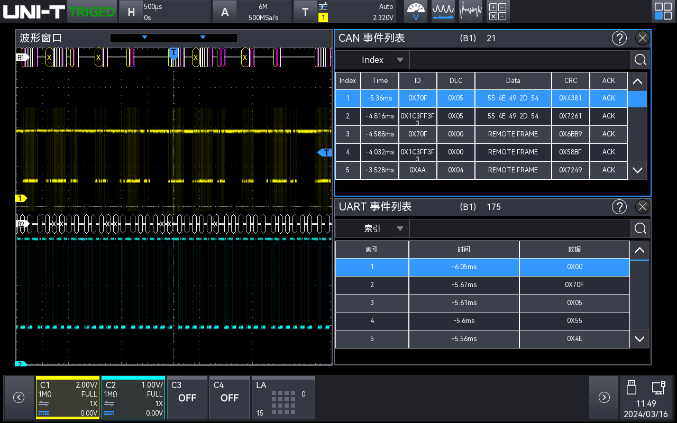

12种主流协议一站式支持

嵌入式： RS232/URAT、I2C、SPI

汽车：CAN、CAN-FD、LIN、FlexRay、SENT

音频：AUDIO（I2S, LJ, RJ，TDM）

航空航天：MIL-STD-1553、ARINC 429

无线通讯：Manchester

具备精准异常触发捕获及实时解码能力

200M数据解码小于1s，且创新支持四总线同步分析

为复杂通信系统提供疾速、深度的协议解析解决方案

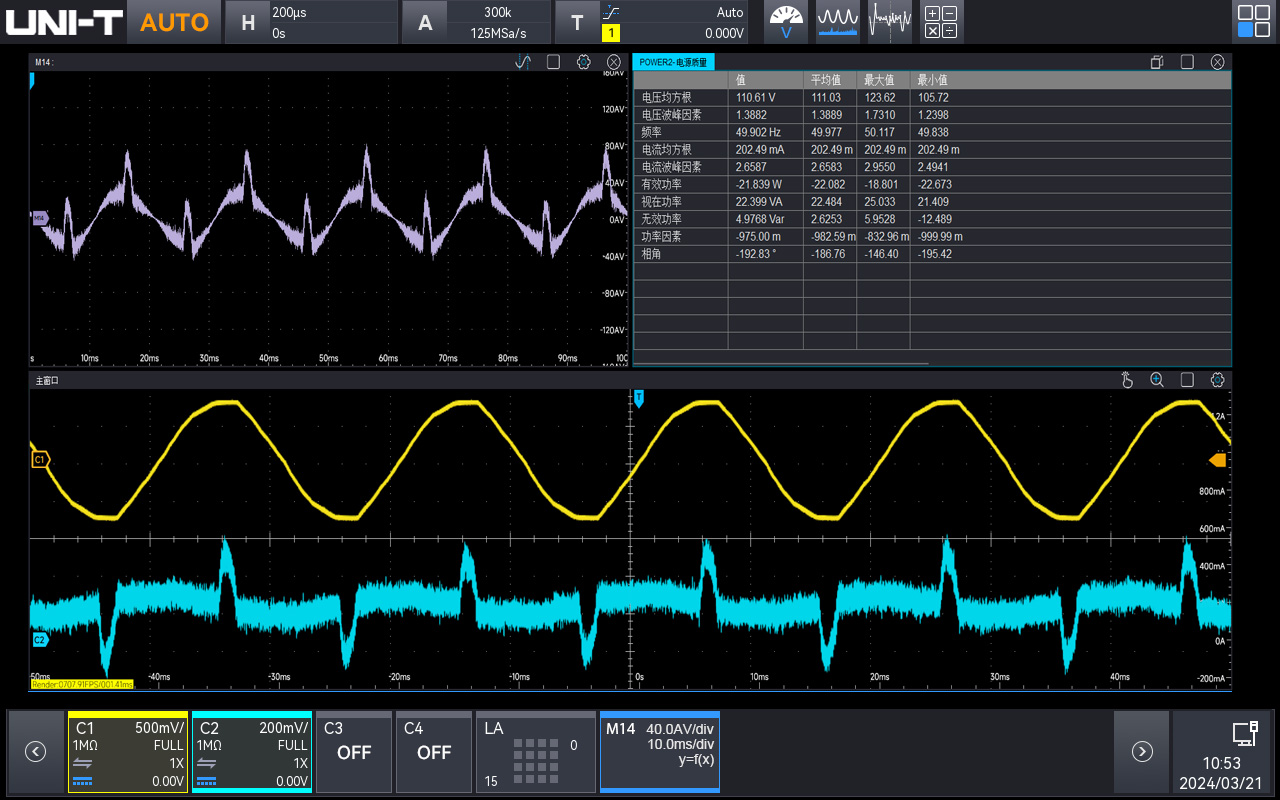

电源分析14种

-电源抑制比

-开关损耗

-闭环控制响应分析

-安全工作区

-电能质量评估

-调制分析

-电流谐波检测

-稳定导通电阻

-浪涌电流分析功能

-转换速率

-输出纹波

-启动/关闭时间

-瞬态响应

-功率效率

为电源系统性能鉴定、稳定性评估与优化

提供全方位、专业化解决方案

提升能源效率与系统稳定性

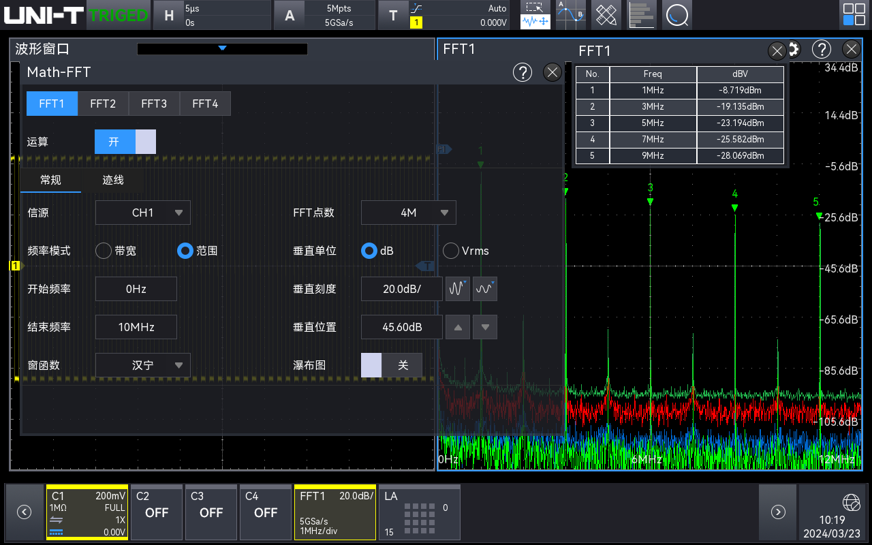

频谱分析仪

-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开

搭载全硬件加速技术

实现最高4M点的极速采样，显著提升了频率与幅度的测量精度

创新融合峰值搜索与频域标记功能

助力用户精准无误地捕捉并深入剖析复杂信号动态

快速溯源问题，为用户带来极致的测试体验

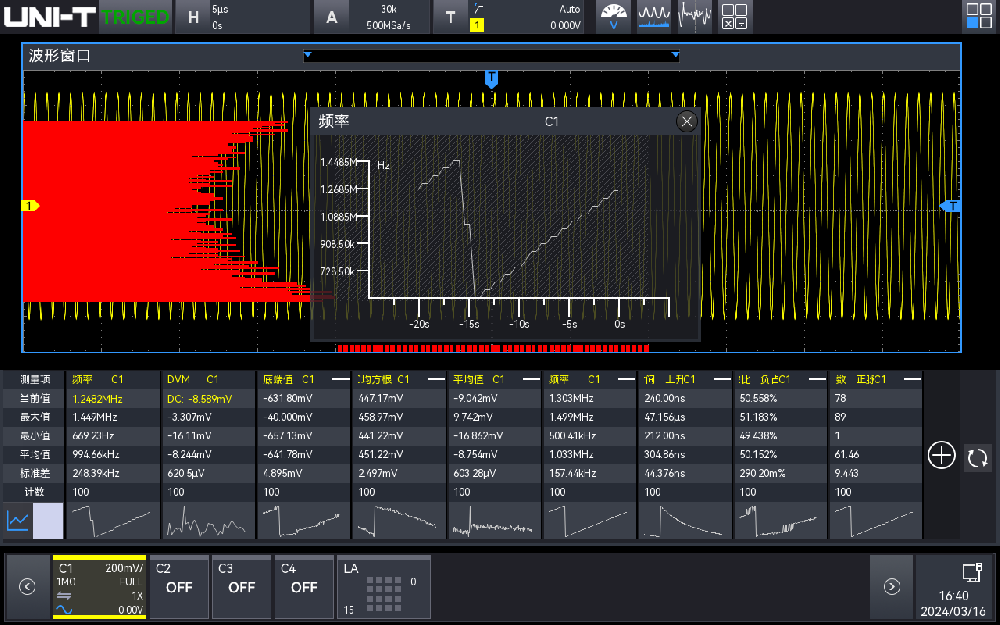

56种：测量、统计、趋势图

56种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读

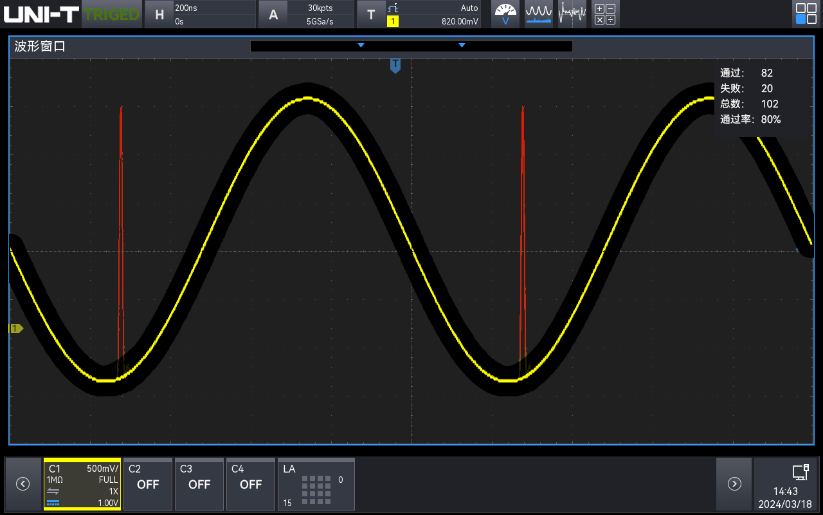

硬件加速模板测试：6σ 标准 < 1s

电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程

这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率

硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降

在1s内完成符合特定标准的波形测试
